相信朋友们都知道，不同的浸渗设备一定有不同的技术说明。今天台州浸渗的厂家就来简要介绍一下我厂的浸渗设备的有关注意事项及说明，具体内容如下：

浸渗机械设备【台州东锐】

　　一、概述：

　　浸渗技术是解决铸件泄漏的有效措施。它是通过真空加压的方法，使浸渗剂渗入铸件疏松、气孔等缺陷内部，经过固化、填充铸件微孔，从而解决泄漏问题，达到密封承压的目的。目前国内外浸渗技术应用面不断扩大，浸渗技术已被军工、汽车、船舶和其它主要工业部门认可和应用。其中真空压力浸渗工艺是目前公认的效率最高，可靠性最好的浸渗方法。

　　浸渗技术主要用于铸件补漏和烧结多孔性材料密封，也用于电器元件的绝缘性能提高，塑料组合件的密封，以及工件电镀，涂饰的前、预处理工序等方面，对提高产品的合格率、节约能源，降低成本有明显的技术经济效益。

　　二、工艺布置：

　　工件预处理—装筐—浸渗—甩干—清洗1—清洗2—热水固化—测试

　　三、一般配置：

　　(1)气压手动启闭真空压力罐;(2)制冷恒温贮胶罐;(3)胶液隔离罐;(4)全自动离心甩干机;(5)气压鼓泡一级清洗罐;(6)气压鼓泡二级清洗罐;(7)大功率真空泵;(8)浸渗筐;(9)电控操作柜;(10)浸渗操作平台;(11)电加热恒温热水固化罐;(12)管道、阀门及浸渗起吊装置。

　　四、特殊配置：

　　根据用户所浸渗工件的情况及生产量，另可专门设计配置工件预处理装置及特殊浸渗工艺，具体布置为装筐—脱脂—清洗—甩干—烘干—冷却—浸渗—甩干—清洗—旋转清洗—热水固化—测试。并可按用户需求专门配置PLC触摸屏数显电控柜。

　　五、设备型号：

　　规格型号                         DS600                        DS800                        DS1000                       DS1200

　　罐体材质                        不锈钢                        不锈钢                          不锈钢                        不锈钢

　　极限真空(pa)                        >90                        >90                               >90                            >90

　　工作压力(mpa)                     5.0                          5.0                                5.0                              5.0

　　六、专业服务项目及相关承诺：

　　1、全套浸渗设备提供“交钥匙工程”。

　　2、免费提供全套浸渗工艺流程及培训操作技术人员。

　　3、在协助用户选购优质胶液的前提下确保浸渗工件达标率(0.3mm以下)95%以上。

　　4、整套设备三包一年，一年后负责所有工艺咨询及设备维修咨询。

浸渗设备成套

　　1、浸渗罐：1个

　　有效尺寸：Φ1000×h1100mm材料：不锈钢。

　　说明：靠2只气缸快速开，闭罐盖。工作压力0.5MPa，真空度小于-0.098Mpa.

　　设计、制造、品质检验执行标准：国标GB150-1998≪钢制压力容器及压力容器安全技术监察规程≫要求.

　　为了确保安全，我厂在快开装置上加设了安全联动装置，并由无锡市劳动局安检所监督。

　　主要构件：1只翻盖气缸，2只锁紧气缸，1只耐震真空压力表，1只安全阀，2处罐内观察窗，及其他附件。

　　2、储液罐：1个

　　有效尺寸：Φ1100×h1500mm，双层结构，中间保温层，厚度50mm。

　　材料：内层：不锈钢;外层：不锈钢镜面板。

　　3、制冷装置：制冷机1台

　　采用百年泰康品牌制冷机。罐内温度可于15~25℃任意设定，保持恒温。

　　主要配件：制冷管，制冷机组及配件、测温探头。

　　4、甩干机：1部

　　有效尺寸：Φ1100×h1300mm，罐体材料，不锈钢。

　　结构：靠气缸快速开，闭罐盖。运行平稳，正反转自动转换功能，转速120转/分。

　　主要构件：1只气缸及其附件，减速电机驱动，变频调速，底部胶液回收。

　　5、清洗罐：1个(两级)

　　有效尺寸：长*宽*高：2100×1050×1500mm，罐体两级逆流清洗。

　　材料：不锈钢。

　　附件：上部溢水系统一套，底部空气搅拌系统一套。

　　6、热水固化罐：1个

　　有效尺寸：Φ1050×h1500mm

　　罐体材料：内层：不锈钢，外层：Q235A

　　保温结构：双层结构，中间有保温层，材质岩棉，厚度50mm。

　　底部有气助搅拌管，内部排列不锈钢电加热棒，有放置产品的料架，电热棒5Kw×6根，加热寿命≥1年，温度可在常温至100°C内任意设定，LED数显，保持恒温，

　　罐体外表温度≤50℃，1只气缸，靠气缸快速开、闭罐盖。

　　7、真空泵：1台

　　型号：2X-70海门海真真空泵(也可以选项用用户指定品牌)。

　　8、隔离罐：1个

　　有效尺寸：Φ300×h400mm

　　罐体材料：Q235A

　　有排液阀，防止胶液进入真空泵。

　　9、吊笼：2个

　　有效尺寸：Φ900×h900mm

　　罐体材料：不锈钢

　　10、控制柜：1台

　　外型尺寸：长*宽*高：800×500×1600mm

　　功能说明：数显仪表显示加热及制冷温度，并设置各种参数

　　接触器、继电器、电源、按钮等采用国内性能优质品牌产品，质量可靠。

　　11、气动系统：1套

　　12、管道及阀门装置：1套　　采用优质阀门及管件

　　13、工作平台：1套

　　14、设置涂装：按厂方要求(一般为白色)

　　15、所需动力、气源、水的耗量：

　　a、动力：40KW

　　b、气源：5m³/h(0.8Mpa)

　　c、 水：约4t/天

　　16、相关承诺：

　　a、整套设备保修一年。一年后负责所有工艺咨询及设备修理咨询，随时派人沟通协助工厂解决问题。

　　b、免费提供全套工艺资料，负责培训操作人员。

　　c、提供工艺试验，协助工厂生产。

　　d、浸渗罐密封圈2根(使用寿命2年/每根，)提供易损品清单。

　　17、备占地空间：长*宽*高：9000×5000×1800mm(以实际为准)

　　18、供货周期：合同生效60天，特殊情况45天。设备到现场7天内安装培训完毕。

　　19、安装时的要求：

　　a、本设备不包括天车轨道、吊车，需按照设备的摆放位置重新设计订购安装，可委托第三方定做，亦可委托供应方定做，费用另计。

　　b、安装时买方须提供安装时部分工具，我公司派出人员去买方厂内时，须使用如下工具：吊车、叉车等。买方备好压缩空气气源、水源和电源。

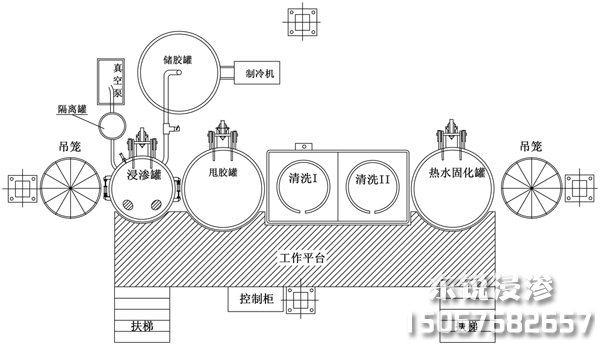

　　■设备平面布局图：

浸渗设备平面布局图
